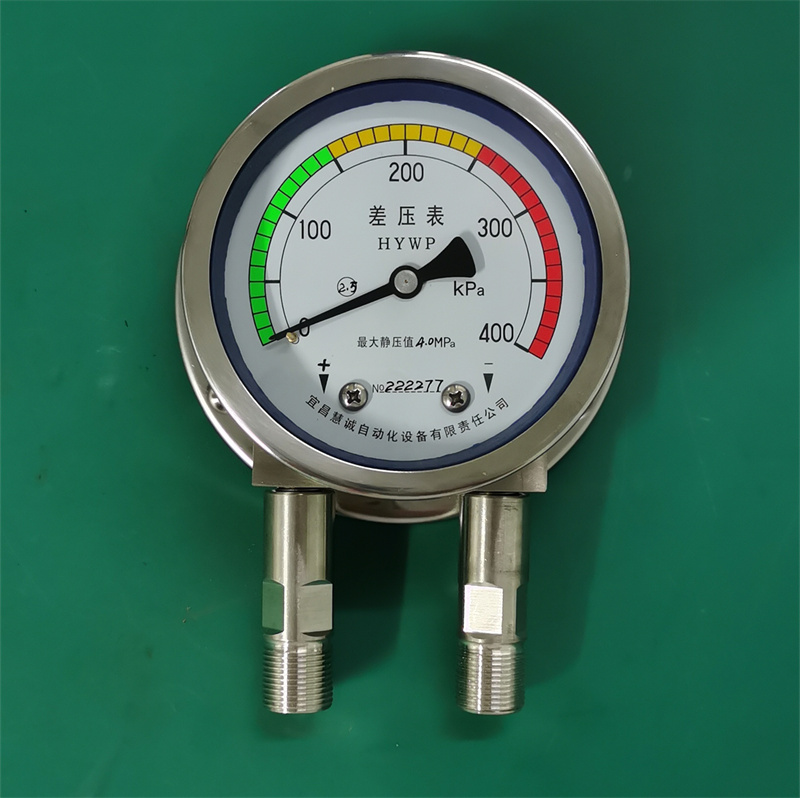

差压表
HYW-P差压表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。
三、差压表性能特点：
1、仪表分为铬钢混质型结构和全不锈钢结构两类；全不锈钢结构耐腐蚀性能强；
2、控制表为对称设计，耐静压力高，抗过载能力强；
3、采用专用高性能弹性元件，传动误差小，指示控制精度高；
4、有极高的工作可靠性和稳定性；
5、控压范围在零点至满量程内连续可调；6、可带一位上下限报警开关输出。
二、差压表主要使用参数：
1、量程范围选型：
序号 | 量程 | 序号 | 量程 | 序号 | 量程 |
A | 0～6kPa 以内 | G | 0～60kPa | M | 0～600kPa |
B | 0～6kPa | H | 0～100kPa | N | 0～1.0MPa |
C | 0～10kPa | I | 0～160kPa | O | 0～1.6 MPa |
D | 0～16kPa | J | 0～200kPa | P | 0～2.5 MPa |
E | 0～25kPa | K | 0～250kPa | Q | 0～4.0 MPa |
F | 0～40kPa | L | 0～400kPa | R | 0～6.0 MPa |
2、差压表结构形式选型：
序号 | 结构形式 |
1 | 径向直接式（无边型） |

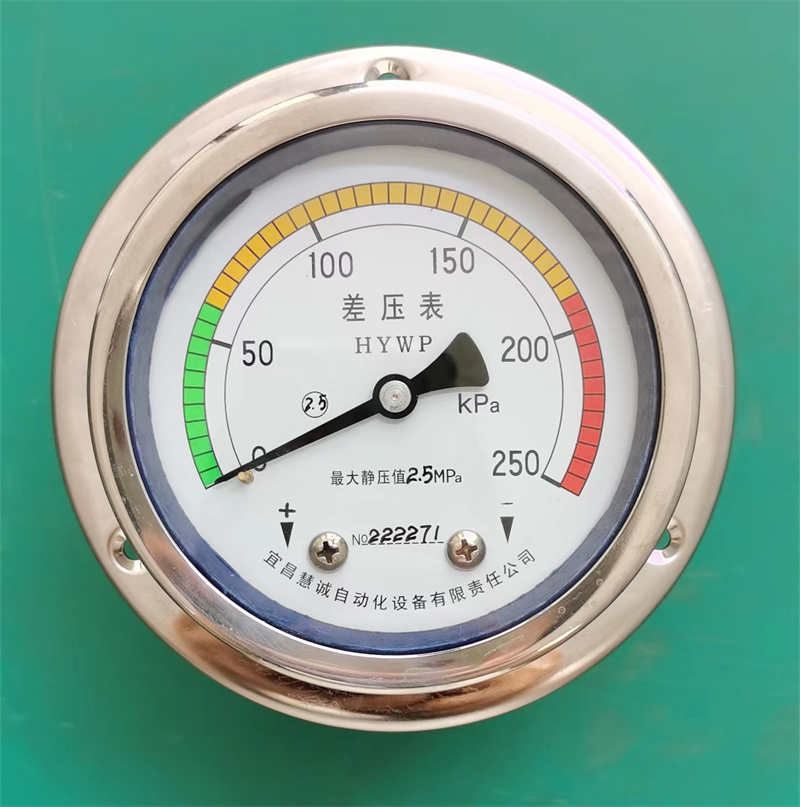

2 | 径向嵌装式（有边型） |
3 | 轴向直接式（无边型） |
4 | 轴向嵌装式（有边型） |
3、差压表表面积选型：
4、准确度选型:
5、极限工作静压值选型：
序号 | 静压值 |
1 | 1.0MPa |
2 | 2.5MPa |
3 | 4.0MPa |
4 | 10MPa |
5 | 16MPa |
6 | 用户指定 |
6、压力联结接口选型：
序号 | 静压值 |
1 | 外螺纹M20×1.5 |
2 | 外螺纹NPT1/4" |
3 | 外螺纹G1/2" |
4 | 用户指定 |
7、工作环境温度：-20～+80℃；
8、相对湿度：≤85%；
9、导压系统材料：
1）、接头：普钢镀铬；铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；
2）、膜片：不锈钢1Cr18Ni19T；不锈钢L316任意选择；
3）、波座管：铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；
10、正负接头中心间距：60表面积30mm；100表面积45 mm；150表面积50 mm；
11、接头标记：高压接头为“+”，低压接头为“－”；且在连接过程中不要接反。
一、使用前、维护与检修注意事项：
1、安装前请仔细阅读本操作说明，并核对型号及规格，检查指示指针是否偏出零位标记的黑框，否则应重新校验或更换。
2、为避免压力波动不稳或人为疏忽，造成差压表（计）反打或超过使用量限，安装时请配置平衡阀或三阀组或五阀组。
3、仪表应安装于现场环境温度－20～＋80℃，相当湿度不大于85%，振动或被测压力的急剧脉动对正确读数等无影响的环境下使用。
4、仪表盘面上标有“＋”的为高压端（或进口端），标有“－”的为低压端（或出口端）。
5、仪表在测量差压时，其差压值可使用到标度范围上限值的75%以内，系统的最大静压值应不超过仪表规定的最大静压值。
6、仪表在使用过程中，应经常保持其干燥洁净，并妥善维护。
7、仪表在定期维修时，如必须开启表盖时，宜借助专用工具逆时针旋转仪表壳松开。
8因仪表在运输途中会受震动影响引指针偏离，从而影响测量的准确性。因此发货时仪表指针上均夹有固定护塞，使用时先拿掉表壳里的护塞。逆时针旋转表壳为送开状态。
9、仪表应垂直安装于测量点保持同一水平的位置上，否则须酌情计入由压力表引起的附加误差。
10、安装或使用时，注意高低压不能反接，切记不能单边加压，不允许超过最大使用压力。

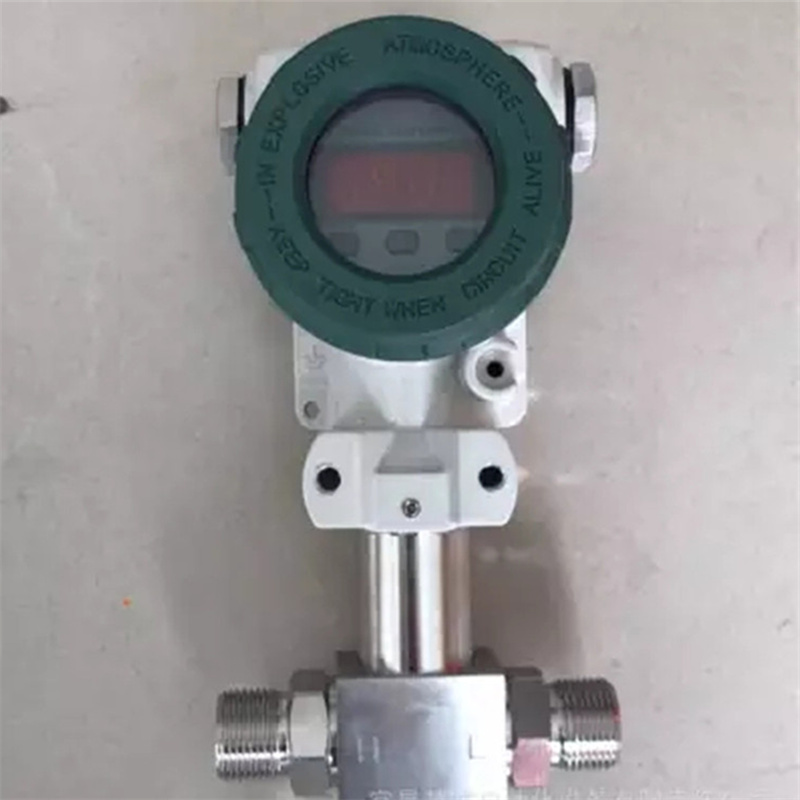

差压计
宜昌慧诚产差压计为测量两个不同点处压力之差的测压仪表。充满管道的流体，当它流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
除测量压差外，还多用来与节流装置(如孔板、文丘里管等)配合使用以测量流体的流量，还可用来测量液位(如差压式液位计)以及管道、塔设备等的阻力(即两点的压力降)等。
二、差压计主要使用参数：
1、量程范围选型：
序号 | 量程 | 序号 | 量程 | 序号 | 量程 |
A | 0～6kPa 以内 | G | 0～60kPa | M | 0～600kPa |
B | 0～6kPa | H | 0～100kPa | N | 0～1.0MPa |
C | 0～10kPa | I | 0～160kPa | O | 0～1.6 MPa |
D | 0～16kPa | J | 0～200kPa | P | 0～2.5 MPa |
E | 0～25kPa | K | 0～250kPa | Q | 0～4.0 MPa |
F | 0～40kPa | L | 0～400kPa | R | 0～6.0 MPa |
2、差压表结构形式选型：
序号 | 结构形式 |
1 | 径向直接式（无边型） |
2 | 径向嵌装式（有边型） |
3 | 轴向直接式（无边型） |
4 | 轴向嵌装式（有边型） |
3、差压表表面积选型：
4、准确度选型:
5、极限工作静压值选型：
1 | 1.0MPa |
2 | 2.5MPa |
3 | 4.0MPa |
4 | 10MPa |
5 | 16MPa |
6 | 用户指定 |
6、压力联结接口选型：
2 | 外螺纹NPT1/4" |
3 | 外螺纹G1/2" |
4 | 用户指定 |
一、使用前、维护与检修注意事项：
1、安装前请仔细阅读本操作说明，并核对型号及规格，检查指示指针是否偏出零位标记的黑框，否则应重新校验或更换。
2、为避免压力波动不稳或人为疏忽，造成差压表（计）反打或超过使用量限，安装时请配置平衡阀或三阀组或五阀组。
3、仪表应安装于现场环境温度－20～＋80℃，相当湿度不大于85%，振动或被测压力的急剧脉动对正确读数等无影响的环境下使用。
4、仪表盘面上标有“＋”的为高压端（或进口端），标有“－”的为低压端（或出口端）。
5、仪表在测量差压时，其差压值可使用到标度范围上限值的75%以内，系统的最大静压值应不超过仪表规定的最大静压值。
6、仪表在使用过程中，应经常保持其干燥洁净，并妥善维护。
7、仪表在定期维修时，如必须开启表盖时，宜借助专用工具逆时针旋转仪表壳松开。
8因仪表在运输途中会受震动影响引指针偏离，从而影响测量的准确性。因此发货时仪表指针上均夹有固定护塞，使用时先拿掉表壳里的护塞。逆时针旋转表壳为送开状态。
9、仪表应垂直安装于测量点保持同一水平的位置上，否则须酌情计入由压力表引起的附加误差。
10、安装或使用时，注意高低压不能反接，切记不能单边加压，不允许超过最大使用压力。
膜盒差压表
膜盒差压表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。
三、差压表性能特点：
1、仪表分为铬钢混质型结构和全不锈钢结构两类；全不锈钢结构耐腐蚀性能强；
2、控制表为对称设计，耐静压力高，抗过载能力强；
3、采用专用高性能弹性元件，传动误差小，指示控制精度高；
4、有极高的工作可靠性和稳定性；
5、控压范围在零点至满量程内连续可调；6、可带一位上下限报警开关输出。
二、膜盒差压表主要使用参数：
1、量程范围选型：
序号 | 量程 | 序号 | 量程 | 序号 | 量程 |
A | 0～6kPa 以内 | G | 0～60kPa | M | 0～600kPa |
B | 0～6kPa | H | 0～100kPa | N | 0～1.0MPa |
C | 0～10kPa | I | 0～160kPa | O | 0～1.6 MPa |
D | 0～16kPa | J | 0～200kPa | P | 0～2.5 MPa |
E | 0～25kPa | K | 0～250kPa | Q | 0～4.0 MPa |
F | 0～40kPa | L | 0～400kPa | R | 0～6.0 MPa |
2、差压表结构形式选型：
序号 | 结构形式 |
1 | 径向直接式（无边型） |
2 | 径向嵌装式（有边型） |
3 | 轴向直接式（无边型） |
4 | 轴向嵌装式（有边型） |
3、差压表表面积选型：
4、准确度选型:
5、极限工作静压值选型：
序号 | 静压值 |
1 | 1.0MPa |
2 | 2.5MPa |
3 | 4.0MPa |
4 | 10MPa |
5 | 16MPa |
6 | 用户指定 |
6、压力联结接口选型：
序号 | 静压值 |
1 | 外螺纹M20×1.5 |
2 | 外螺纹NPT1/4" |
3 | 外螺纹G1/2" |
4 | 用户指定 |
五、选型定货要求：
1、型号及名称、差压范围、上限静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。
6、具体型号和使用功能；
7、现场使用环境条件及介质状态；
8、过程联接方式、接口形式及安装方式；
9、上限静压值和差压标度上限值；
10、用户其它的功能、参数要求。
11、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。
12、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。
13、如有特殊选型或安装请订货时注明和提供相关技术要求。
14.建议每一年检验一次。
15、型号及名称、差压范围、静压、计量单位、精确度等级；

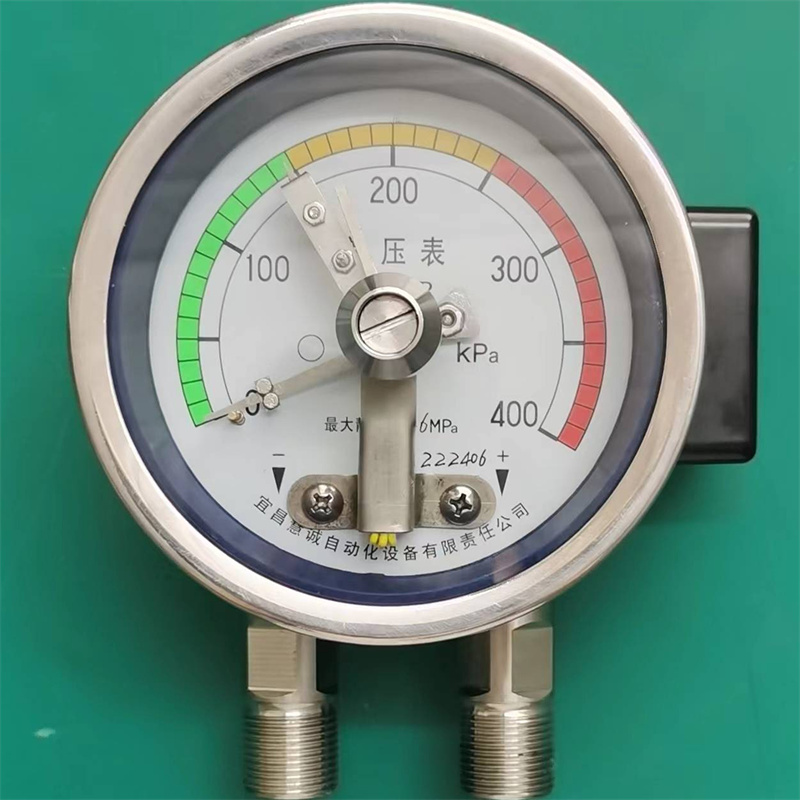

七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压以外，还带一路报警控制信号输出。
