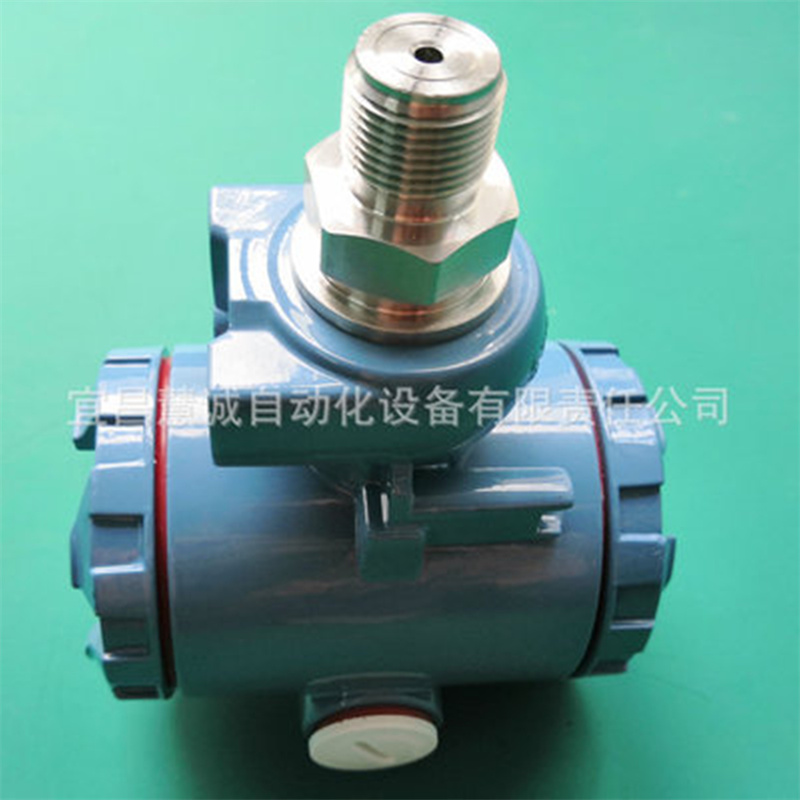

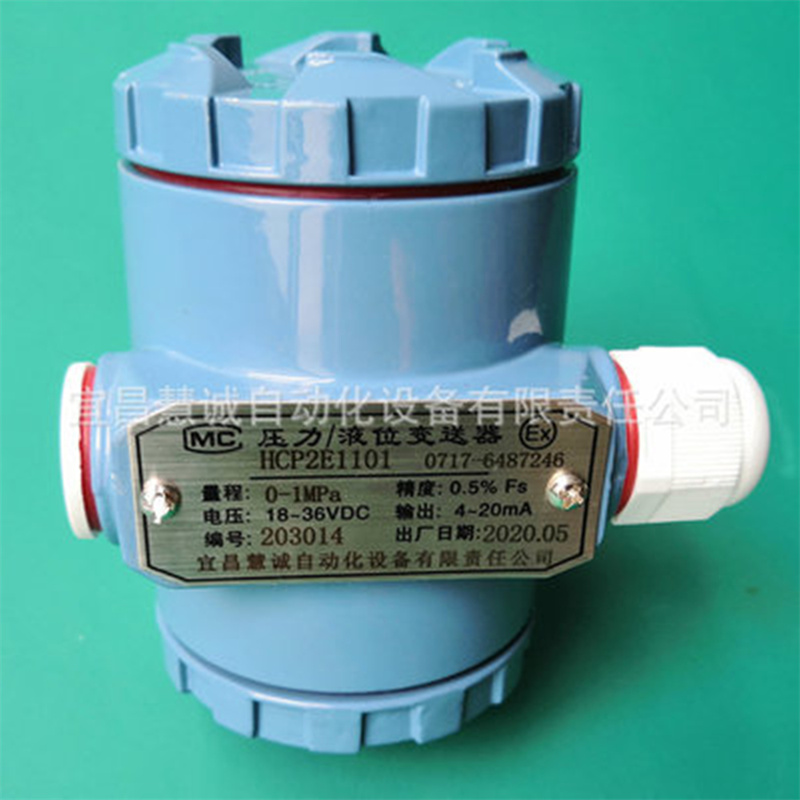

电容式压力/差压变送器
HC1151电容式压力变送器产品广泛用于冶金、化工、石油、机械、电力等各种检测液体、气体或蒸汽差压的工控场所，特别适合微压、低压系统中的测量和自动化控制。
产品特点：
1、针对性的设计，精度高，稳定性好，抗震性强。
2、二线制4-20MA输出，量程、零点外部可调。
3、带有液晶、LED或指针式现场显示可供任选。
4、具有防爆性能，可用于易爆场合
技术参数：
输出信号：4-50MA
量程和零位：壳体外部连续可调。
测量精度：±0.25 %FS; ±0.5 %FS
温度：介质－20～＋70℃，电路－29～＋93℃，敏感元件－40～＋104℃，储存－50～＋120℃
供电电源：24VDC，无负载时工作在12DVC，最大为45DVC
正负迁移：正负迁移后，其量程上下限均不能超过量程的极限
最大负迁移量：为最小调校量程的600 %
最大正负移量：为最小调小量程的500 %
静压和超压极限：输入0-13.8MPA压力到变送器任意一侧，变送器无损坏，变送器可工作在静压为3.45KPA-13.8MPA之间，法兰耐压为68.9MPA.
静压影响：零点误差，压力为13.8MPA，零点误差为最大量程的±0.25 %
代号 | 测量范围 |
1 | 0-1.3-7.5KPA(0-127-762mmH2O) |
2 | 0-6.2-37.4KPA90-635-3810mmH2O) |
3 | 0-31.1-186.8kpa(0-3175-19050 mmH2O) |
4 | 0-117-690kpa(0-1.2-7.0kgf/cm ²) |
5 | 0-345-2058kpa(0-3.5-21kgf/cm ²) |
6 | 0-1170-6890kpa(0-12-70kgf/cm ²) |
| 结构材料 |
|
|
|
代号 | 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 |
12 | 碳钢 | 316不锈钢 | 316不锈钢 | 硅油 |
22 | 316不锈钢 | 316不锈钢 | 316不锈钢 |
|
23 | 316不锈钢 | 316不锈钢 | 哈氏合金C |
|
25 | 316不锈钢 | 316不锈钢 | 钽 |
|
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C |
|
35 | 哈氏合金C | 哈氏合金C | 钽 |
|
44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 |
|
代号 | 选件 |
M1 | 线形批示表0-100 %刻度 |
M4 | 数字线形批示表0-100 %批示 |
D1 | 法兰侧面排气/排气阀在上部 |
D2 | 法兰侧面排气/排气阀在下部 |
B1 | 管装弯支架（2′管） |
B2 | 盘装弯支架 |
B3 | 管装弯支架（2′管） |
EX | 防爆型ExedIICT6 |
选型安装：
1、用户选用碳钢法兰时必须特别说明
2、量程4/5/6的结构材料代号为22
3、压力接口：法兰引压口一般为1/4-18MPT内螺纹，过度接头引压口为1/2-14NPT内螺纹
4、电气接口：导线管连接孔为1/2-14NPT内螺纹
5、温度影响：0.5*（1＋量程比）%
五、选型定货要求：
1、型号及名称、差压范围、上限静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。
6、具体型号和使用功能；
7、现场使用环境条件及介质状态；
8、过程联接方式、接口形式及安装方式；
9、上限静压值和差压标度上限值；
10、用户其它的功能、参数要求。
11、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给
予足够的防护。
12、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂
可配套供应）。
13、如有特殊选型或安装请订货时注明和提供相关技术要求。
14.建议每一年检验一次。
15、型号及名称、差压范围、静压、计量单位、精确度等级；
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显
示差压以外，还带一路报警控制信号输出。
