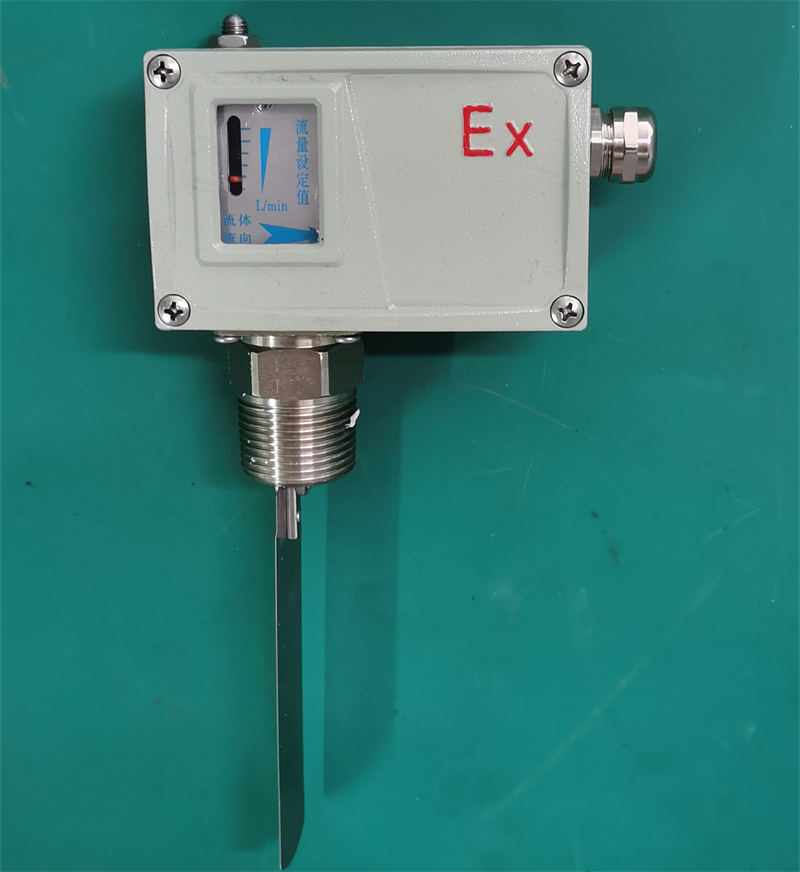

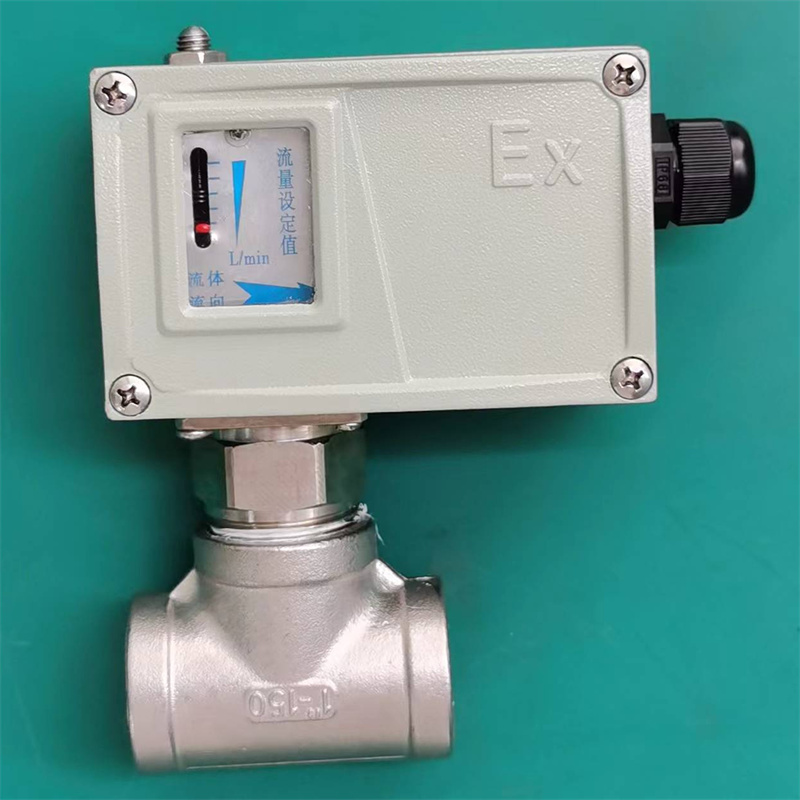

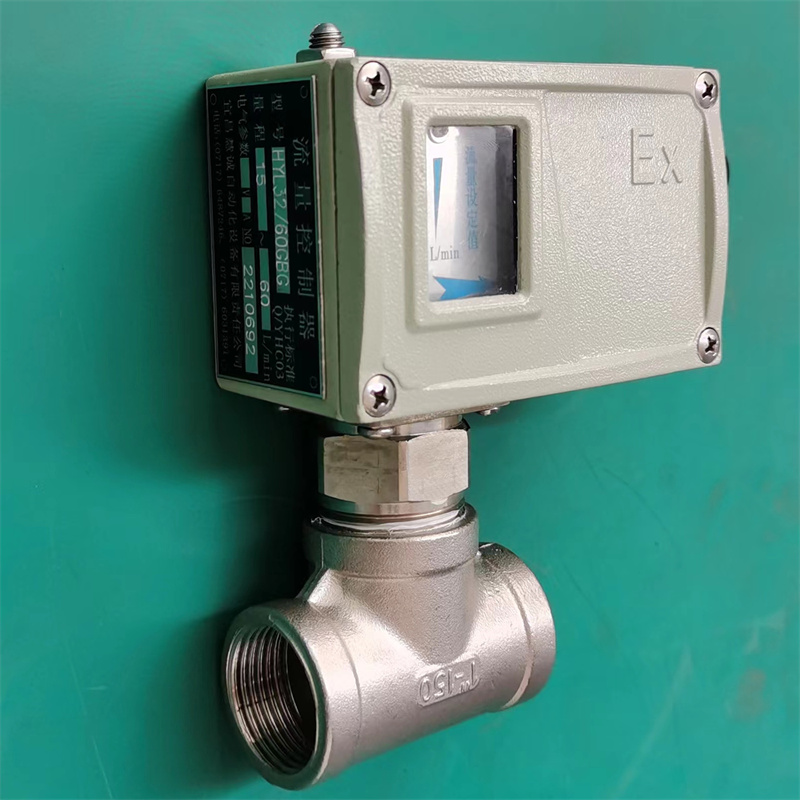

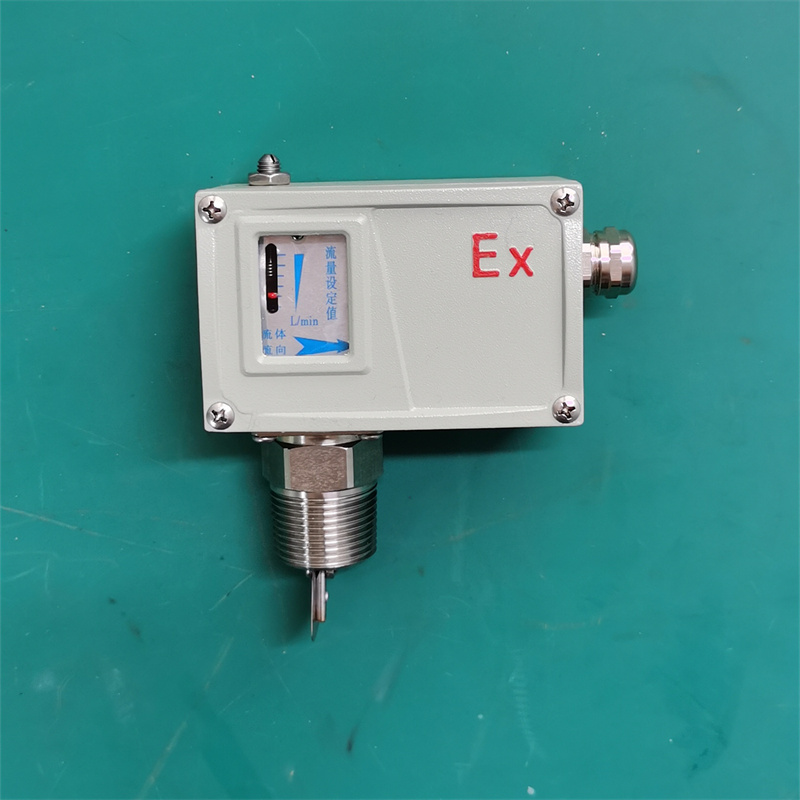

防爆流量开关，控制器
HYL-EX系列防爆流量开关、防爆流量控制器广泛用于石油、冶金、电力、机械、化工、船舶等行业，对循环冷却、润滑或其它流体回路进行监控、报警、联锁保护等，实现流量自动控制。本产品适用于水冷却系统、润滑油、重油或其他流体回路。本产品外壳为铸铝壳体，其防护等级为IP65，可防水、防尘；防爆等级性能为ExedⅡCT6，本产品有相应的防爆合格证书。防爆型符合《中华人民共和国爆炸危险场所电气安全规程》的GB3836有关规定。二、产品特点：1、本产品流量测量采用力转换节流方式，设计合理、操作方便、使用寿命长、适应性广、且整个装置采用标准化设计，从而保证了本产品性能的稳定可靠；2、与介质接触部分采用碳钢、黄铜、不锈钢等多种材料制造，供用户选择；3、无可动部件，传感应变机构与被测介质为非接触，使用安全可靠；4、本产品带有本产品本产品限过流保护机构，当实际流量超过量程时，限流动作，使仪表不会被损坏；三、主要技术指标：1、流量范围：
量程代号 | 调节范围（L/min） | 切换值（L/MIN） | 管道直径 | 接口连接螺纹（选） | 管道连接法兰（选） |
15 | 4～20 | ≤5 | 1/2” | G1” | DN15 |
25 | 5～30 | ≤8 | 1” | G1” | DN25 |
50 | 15～80 | ≤18 | 2” | G1” | DN50 |
65 | 50～150 | ≤20 | 2” | G1” | DN65 |
80 | 80～200 | ≤30 | 3” | G1” | DN80 |
100 | 100～400 | ≤80 | 4” | G1” | DN100 |
120 | 150～600 | ≤100 | 5” | G1” | DN120 |
150 | 300～1000 | ≤200 | 6” | G1” | DN150 |
175 | 450～1500 | ≤300 | 7” | G1” | DN175 |
200 | 600～2000 | ≤400 | 8” | G1” | DN200 |
400 | 1000～4000 | ≤800 |
| G1” | DN400 |
800 | 3000～10000 | ≤2000 |
| G1” | DN800 |
1000 | 8000～20000 | ≤5000 |
| G1” | DN1000 |
2、介质温度：－20～100℃；3、上限使用压力：标准型为1.6MPa，特殊型可达6.4MPa；4、工作介质粘度：＜1×10－3m2/s，高粘度介质或浆液请特殊订货；5、外壳防护等级：IP65；6、压力损失：DN25以下（含DN25）≤0.03MPa，DN25以上≤0.02Mpa；7、接口连接：法兰F（GB9119-88），或者关螺纹G，也可按用户要求生产。
安装方式：水平安装，前直管段≥10D，后直管段≥5D；
五、选型定货要求：
1、型号及名称、差压范围、上限静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。
6、具体型号和使用功能；
7、现场使用环境条件及介质状态；
8、过程联接方式、接口形式及安装方式；
9、上限静压值和差压标度上限值；
10、用户其它的功能、参数要求。
11、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。
12、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。
13、如有特殊选型或安装请订货时注明和提供相关技术要求。
14.建议每一年检验一次。
15、型号及名称、差压范围、静压、计量单位、精确度等级；
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压以外，还带一路报警控制信号输出。
流量开关，控制器
HYL系列流量开关、流量控制器广泛用于石油、冶金、电力、机械、化工、船舶等行业，对循环冷却、润滑或其它流体回路进行监控、报警、联锁保护等，实现流量自动控制。本产品适用于水冷却系统、润滑油、重油或其他流体回路。本产品外壳为铸铝壳体，其防护等级为IP65，可防水、防尘；二、产品特点：1、本产品流量测量采用力转换节流方式，设计合理、操作方便、使用寿命长、适应性广、且整个装置采用标准化设计，从而保证了本产品性能的稳定可靠；2、与介质接触部分采用碳钢、黄铜、不锈钢等多种材料制造，供用户选择；3、无可动部件，传感应变机构与被测介质为非接触，使用安全可靠；4、本产品带有本产品本产品限过流保护机构，当实际流量超过量程时，限流动作，使仪表不会被损坏；三、主要技术指标：1、流量范围：
量程代号 | 调节范围（L/min） | 切换值（L/MIN） | 管道直径 | 接口连接螺纹（选） | 管道连接法兰（选） |
15 | 4～20 | ≤5 | 1/2” | G1” | DN15 |
25 | 5～30 | ≤8 | 1” | G1” | DN25 |
50 | 15～80 | ≤18 | 2” | G1” | DN50 |
65 | 50～150 | ≤20 | 2” | G1” | DN65 |
80 | 80～200 | ≤30 | 3” | G1” | DN80 |
100 | 100～400 | ≤80 | 4” | G1” | DN100 |
120 | 150～600 | ≤100 | 5” | G1” | DN120 |
150 | 300～1000 | ≤200 | 6” | G1” | DN150 |
175 | 450～1500 | ≤300 | 7” | G1” | DN175 |
200 | 600～2000 | ≤400 | 8” | G1” | DN200 |
400 | 1000～4000 | ≤800 |
| G1” | DN400 |
800 | 3000～10000 | ≤2000 |
| G1” | DN800 |
1000 | 8000～20000 | ≤5000 |
| G1” | DN1000 |
2、介质温度：－20～100℃；3、上限使用压力：标准型为1.6MPa，特殊型可达6.4MPa；4、工作介质粘度：＜1×10－3m2/s，高粘度介质或浆液请特殊订货；5、外壳防护等级：IP65；6、压力损失：DN25以下（含DN25）≤0.03MPa，DN25以上≤0.02Mpa；7、接口连接：法兰F（GB9119-88），或者关螺纹G，也可按用户要求生产。
安装方式：水平安装，前直管段≥10D，后直管段≥5D；
五、选型定货要求：
1、型号及名称、差压范围、上限静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。
6、具体型号和使用功能；
7、现场使用环境条件及介质状态；
8、过程联接方式、接口形式及安装方式；
9、上限静压值和差压标度上限值；
10、用户其它的功能、参数要求。
11、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。
12、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。
13、如有特殊选型或安装请订货时注明和提供相关技术要求。
14.建议每一年检验一次。
15、型号及名称、差压范围、静压、计量单位、精确度等级；
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压以外，还带一路报警控制信号输出。
