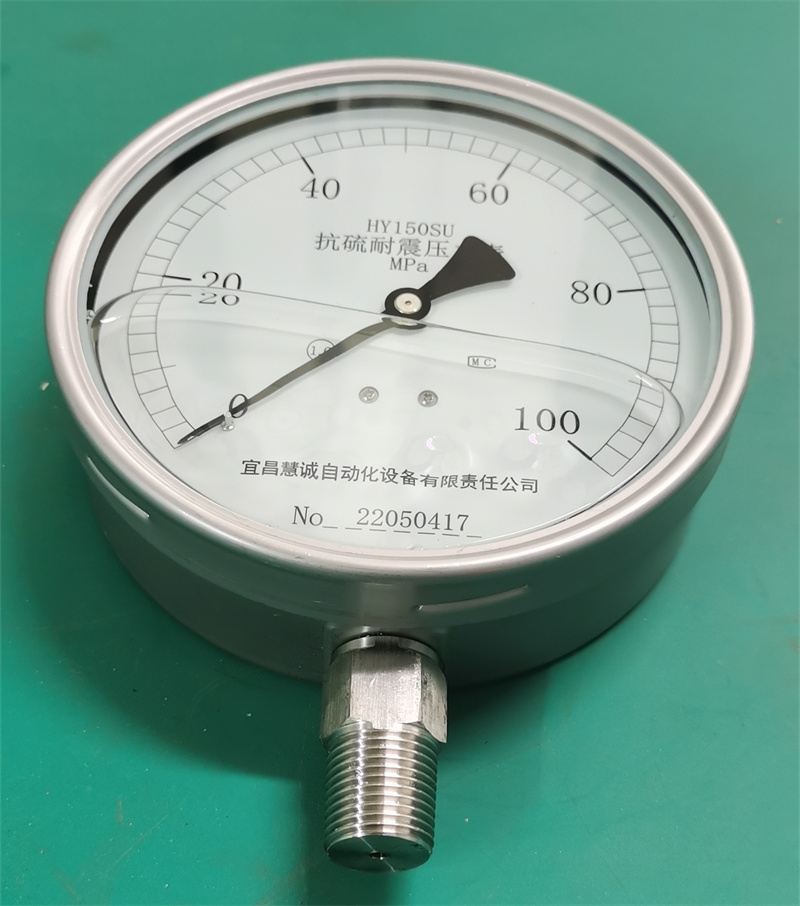

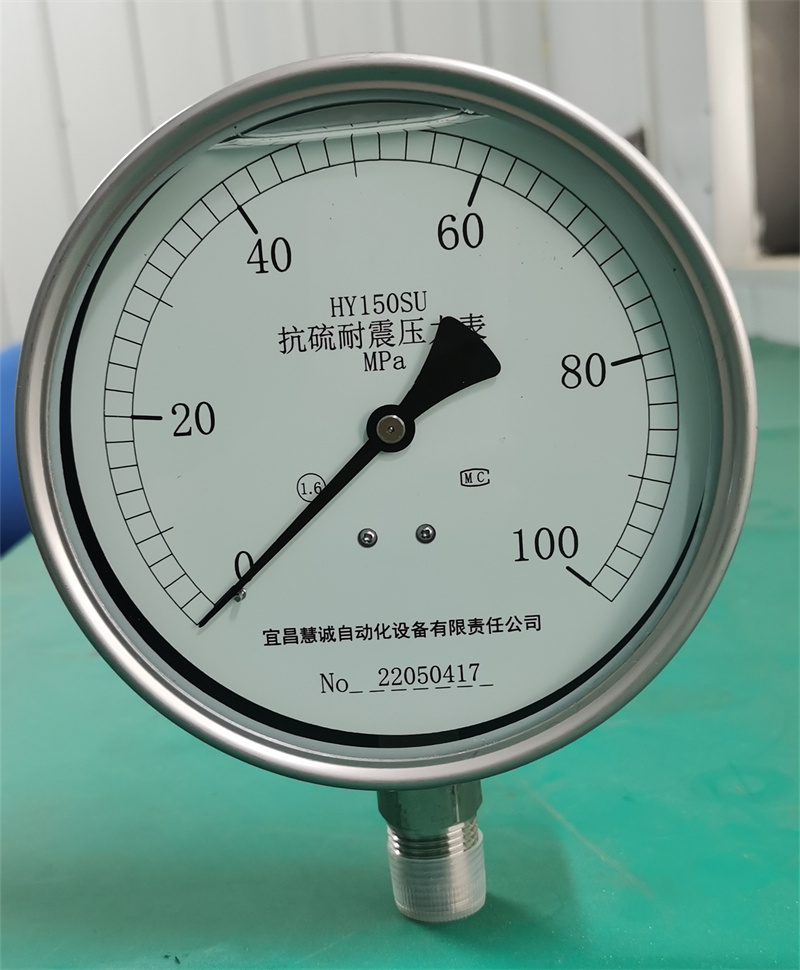

宜昌慧诚自动化有限责任公司供应高抗硫压力表，耐硫压力表广泛应用于石油、化工等行业。能在对工作环境腐蚀或工艺卫生要求较高的场合中，测量各种含有硫化氢、磷酸等流体介质的正压、负压或正负压。
1、高抗硫压力表，耐硫压力表结构原理 :本表适用于对含硫化氢(H2S)天然气或其他含硫化氢介质的测量，也可用于湿热带含硫化氢大气环境中对其它介质压力的测量。在硫化氢含量极高以及高酸性硫化氢气田的介质中使用时,也可以选用本公司销售的高抗硫压力表(隔膜型)。
2、高抗硫压力表，耐硫压力表规格：
表壳公称尺寸(mm) | 测量上限值(MPa) | 等级 | 螺纹尺寸 | 安装形式 | 允许基本误差 |
φ60 φ100 φ150 | -0.1-0、-0.1-0.06、-0.1-0.15、 -0.1-0.3、-0.1-0.5、-0.1-0.9、 -0.1-1.5、-0.1-2.5
0-0.1、0-0.16
、0-0.25、 0-0.4、0-0.6、0-1、0-4、 0-6、0-10、0-16
、0-25、 0-40
、0-60、0-100
、0-160 | 0.4级 1.6级 2.5级 | M20X1.51/2MPTG1/2 | 径向无边径向后边轴向无边轴向前边 |
±0.4% ±1.6% ±2.5% |
3、高抗硫压力表，耐硫压力表使用工作温度：-40℃~70℃；4、高抗硫压力表，耐硫压力表使用工作温度：-25℃~70℃；5、高抗硫压力表，耐硫压力表工作环境振动频率不大于25Hz，振幅不大于1mm。

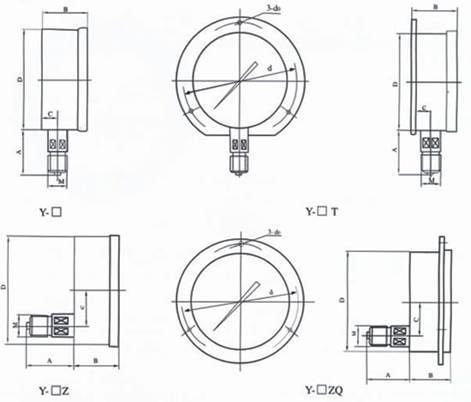

6、安装外形图：
7、外形尺寸 mm：
外形尺寸表 mm |
|
|
|
|
|
|
A | B | C | D | d | d0 | M |
44 | 45 | 18 | 100 | / | / | M20X1.51/2MPTG1/2 |
44 | 46 | 19 |
| 118 | 5.5 |
|
43 | 45 | 34 |
| / | / |
|
43 | 45 | 44 |
| 118 | 5.5 |
|
50 | 47 | 19 | 149 | / | / |
|
50 | 48 | 20 |
| 165 | 5.5 |
|
51 | 47 | 55 |
| / | / |
|
51 | 47 | 55 |
| 165 | 5.5 |
|
五、选型定货要求：
1、型号及名称、差压范围、上限静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。
6、具体型号和使用功能；
7、现场使用环境条件及介质状态；
8、过程联接方式、接口形式及安装方式；
9、上限静压值和差压标度上限值；
10、用户其它的功能、参数要求。
11、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给
予足够的防护。
12、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂
可配套供应）。
13、如有特殊选型或安装请订货时注明和提供相关技术要求。
14.建议每一年检验一次。
15、型号及名称、差压范围、静压、计量单位、精确度等级；
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显
示差压以外，还带一路报警控制信号输出。
