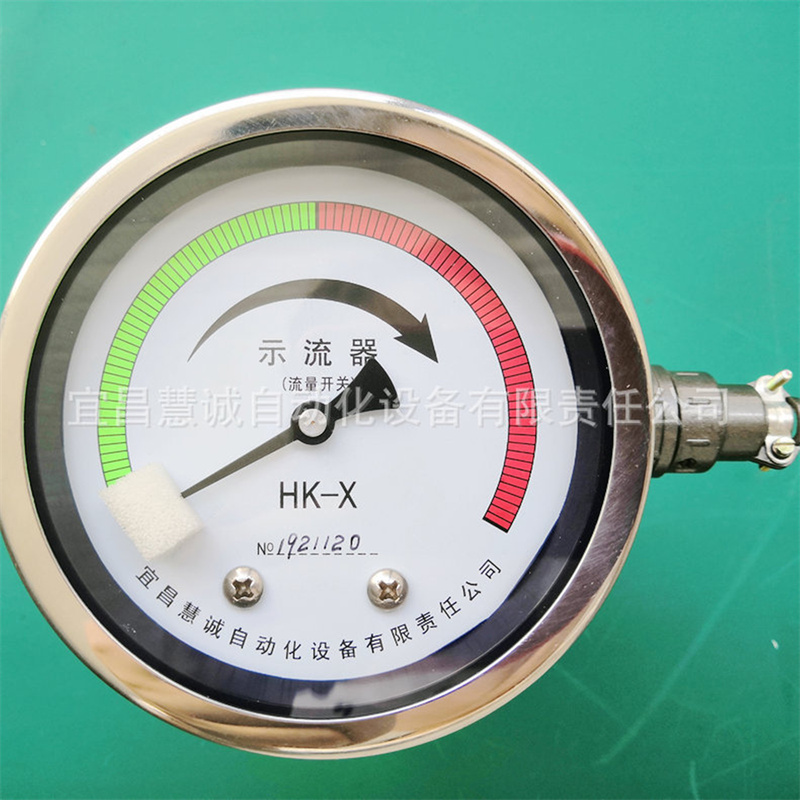

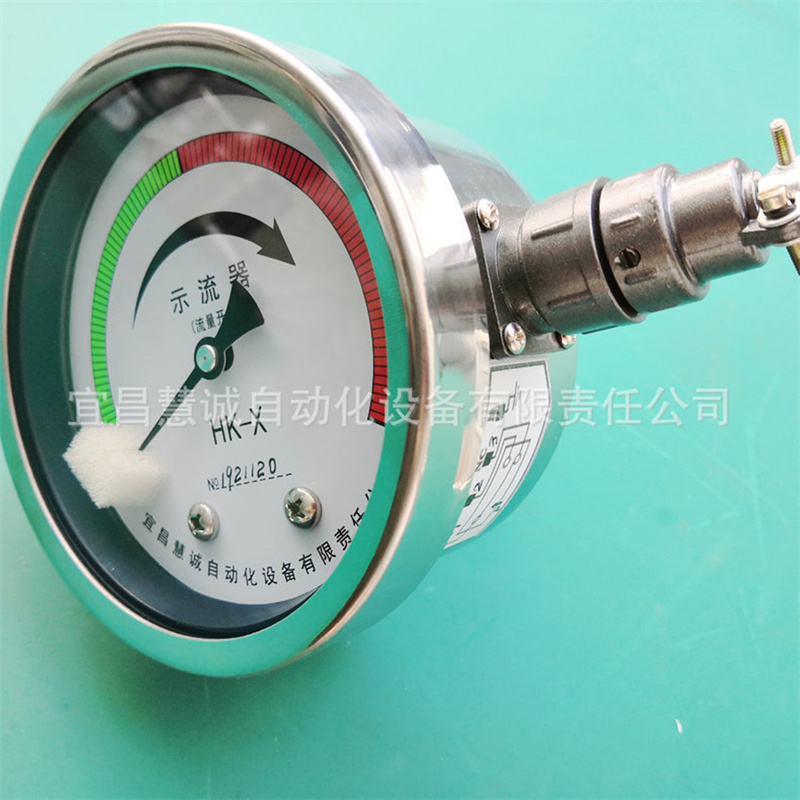

示流信号器
HK-X系列示流信号器、冷却水示流信号器、泵站示流信号器水流指示器、双向示流信号器、单向示流信号器、油流信号器是一种通过力转换原理实现流量控制和保护的流量仪表；用于监测管道内液体流量大小并随着管道中流量的变化，用户设定后自动输出闭合或断开信号的一种显示或者控制输出仪表。并对管道流量作二位或控制式报警。
本产品有许可备案号。来电、量大价格可电议。一、产品用途：HK-X示流信号器、显示流量开关广泛用于石油、冶金、电力、机械、化工、船舶等行业，对电站冷却水量、油路流量循环冷却、润滑或其它流体回路进行监控、报警、联锁保护等，实现流量自动控制。本产品适用于水冷却系统、润滑油、重油或其他流体回路。二、产品特点：1、本产品流量测量采用力转换及孔板节流方式，设计合理、操作方便、使用寿命长、适应性广、且整个装置采用标准化设计，从而保证了本产品性能的稳定可靠；2、与介质接触部分采用碳钢、黄铜、不锈钢等多种材料制造，供用户选择；3、可直接显示管内流体流量大小。4、无可动部件，传感应变机构与被测介质为非接触，使用安全可靠；三、工作原理：将示流信号器、显示流量开关串接在被测管路中，当管道内有正常流量液体流过时，示流信号器、显示流量开关发出正常流通信号。当管道内液体流量低于某一设定值时，它能自动地发出信号或报警，以保护运行设备设备安全。四、主要技术指标：1、流量范围：
量程代号 | 调节范围（L/min） | 管道直径 | 接口连接螺纹（选） | 管道连接法兰（选） |
15 | 4～20 | 1/2” | G1” | DN15 |
25 | 5～30 | 1” | G1” | DN25 |
40 | 6～65 | 1” | G1” | DN40 |
50 | 15～80 | 2” | G1” | DN50 |
65 | 50～150 | 2” | G1” | DN65 |
80 | 80～200 | 3” | G1” | DN80 |
100 | 100～400 | 4” | G1” | DN100 |
120 | 150～600 | 5” | G1” | DN120 |
150 | 300～1000 | 6” | G1” | DN150 |
175 | 450～1500 | 7” | G1” | DN175 |
200 | 600～2000 | 8” | G1” | DN200 |
400 | 1000～4000 |
| G1” | DN400 |
800 | 3000～10000 |
| G1” | DN800 |
1000 | 8000～20000 |
| G1” | DN1000 |
2、介质温度：－20～100℃；3、上限使用压力：标准型为1.6MPa，4、工作介质粘度：＜1×10－3m2/s，高粘度介质或浆液请特殊订货；5、安装方式：水平安装，前直管段≥10D，后直管段≥5D；6、压力损失：DN25以下（含DN25）≤0.03MPa，DN25以上≤0.02Mpa；7、接口连接：管螺纹G或者法兰F（GB9119-88），也可按用户要求生产。8、流量动作值可自行调整。
1、型号及名称、差压范围、静压、计量单位、精确度等级；
2、接头和波纹管材质；3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；5、用户如需三阀组本公司可订制。
