压力变送器传感器

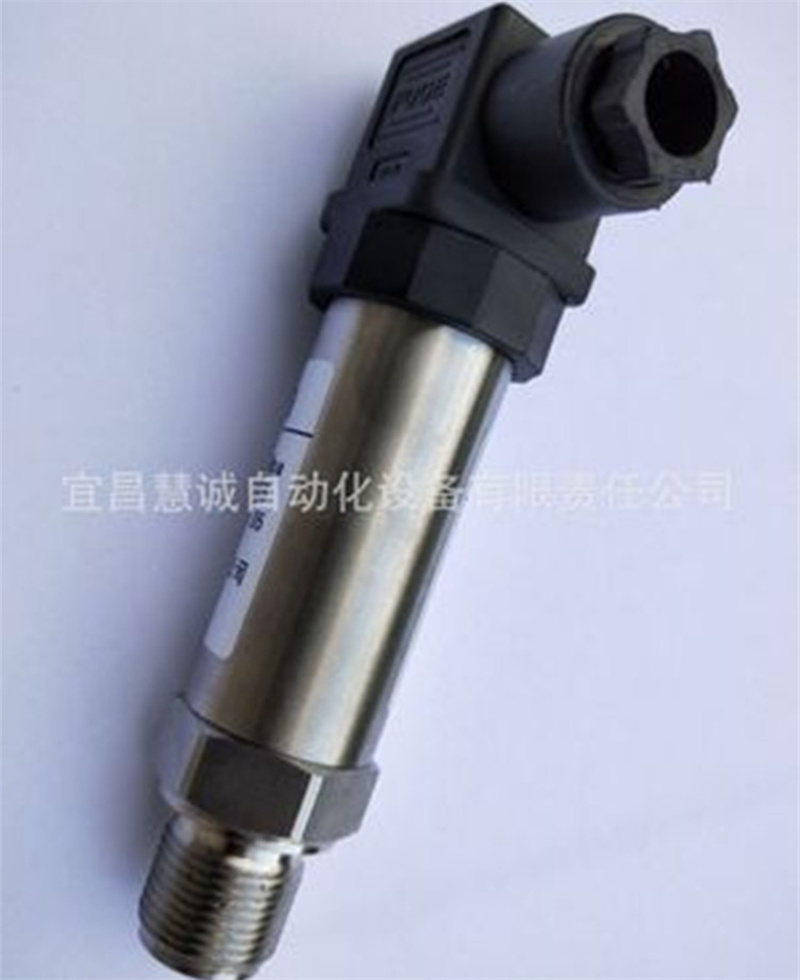

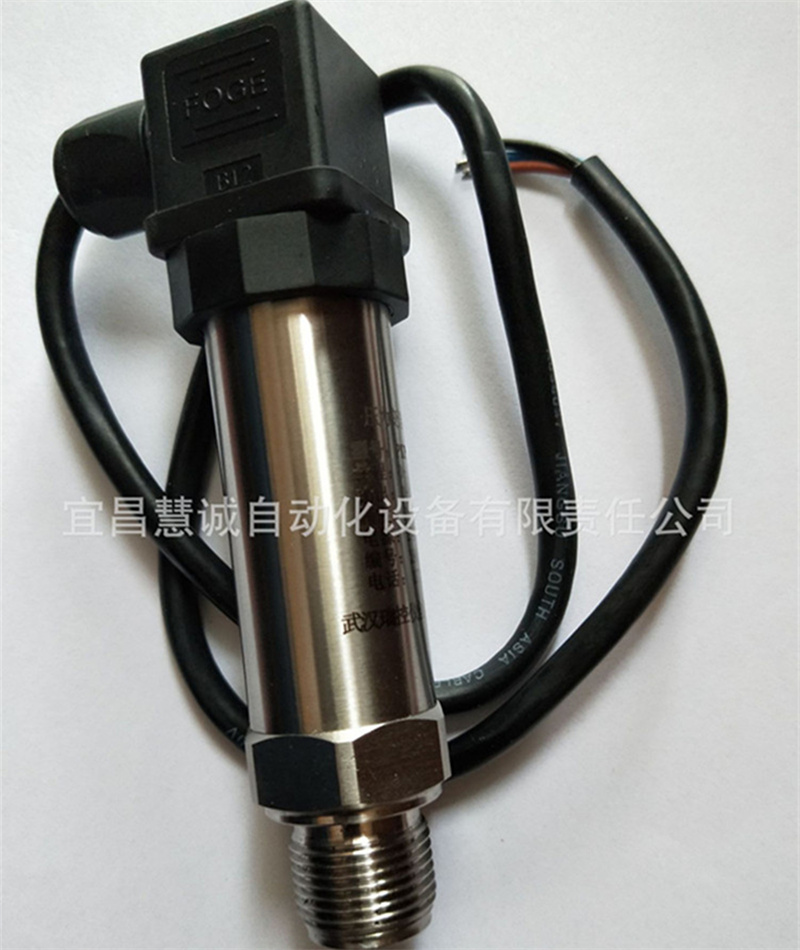

宜昌慧诚自动化设备有限责任公司优价销售的HCPW系列卫生型(齐平膜)压力变送器，卫生型压力传送器，卡箍式压力传送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。
一、应用领域：
食品、饮料、医药卫生、造纸等有卫生工艺要求的工业领域 .
二、产品使用说明书（技术性能）：清洁平面型隔离膜片,符合国际3A卫生标采用陶瓷电容压力传感器或扩散硅压力传感器
1、量程：0-4KPa~35MPa；
2、电源：15-36VDC；
3、温度漂移:0.02%FS/°C；
4、精度:0.25%；
5、外壳防护:IP65；
6、电气连接:电缆式\\霍斯曼接头\\2088壳体\\防水盒式可选；
7、温度：电子线路板工作在-40～85℃；敏感元件工作在-40～104℃；储存温度-40～85℃；带数字显示-25～65℃（正常运行）；-40～85℃（无损坏）；
8、相对湿度：0～95%；
9、稳定性:上限量程范围的±0.25%/6个月；
10、振动影响：在任意轴向上,频率为200Hz,误差为最大量程范围的±0.05%／g；
11、负载影响：只要输入变送器的电压高于12V,在负载工作区内无负载影响；
12、安装位置影响：最大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响；测量本体相对法兰转动无影响。
三、产品选型
HCPM-W口口口口口口口-卫生型（齐平膜）压力变送器 |
|
|
|
|
|
|
|
|
|
| 口 | 量程（注明压力量程范围） |
|
|
|
|
|
|
|
|
| G、表压A、绝对压力B、密封压力C负压 |
|
|
|
|
|
|
|
|
| 口 | 膜片材料（常温型≤70℃,高温型≤130℃） |
|
|
|
|
|
|
|
|
| K、扩散硅（默认）T、陶瓷压阻P、陶瓷电容 |
|
|
|
|
|
|
|
|
| 口 | 输出信号 |
|
|
|
|
|
|
|
|
| 1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、智能式4～20mADC二线制＋现场总线HART协议5、用户约定 |
|
|
|
|
|
|
|
|
| 口 | 精度 |
|
|
|
|
|
|
|
|
| 1、0.1 2、0.25 3、0.5 |
|
|
|
|
|
|
|
|
| 口 | 过程连接方式 |
|
|
|
|
|
|
|
|
| 1、外螺纹M20×1.5（默认）2、外螺纹G1/2 3、外螺纹NPT1/2 4、M27×2（齐平膜标准接口5、法兰固定6、其它注明 |
|
|
|
|
|
|
|
|
| 口 | 显示方式 |
|
|
|
|
|
|
|
|
| 1、无显示（默认）2、0～100%线性指示3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶）5、LED数码管显示 |
|
|
|
|
|
|
|
|
| 口 | 防爆等级 |
|
|
|
|
|
|
|
|
| 1、标准型、不防爆（默认）2、本安型（EXiaIICT4）3、隔爆型（EXdIIBT4） |
|
|
|
|
|
|
|
|
| 口 | 外形 |
|
|
|
|
|
|
|
|
| 1、电缆式；2、霍斯曼接口3、2088外形4、防水盒5、用户约定 |
说明：
1）若测量压力有过载,请给出过载压力值。
2）被测介质温度持续高达130℃或低于－20℃,建议用温度隔离器或毛细管结构,以保证传感器不受损坏。
1、型号及名称、差压范围、最大静压、计量单位、精确度等级；2、接头和波纹管材质；3、接头罗纹尺寸：M20×1.5或NPT1/2；4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；5、用户如需三阀组本公司可订制。
